真空冷却结晶器与DTB结晶器选型指南

一、真空冷却结晶器与DTB结晶器设备核心原理与适用场景

真空冷却结晶器

原理：通过抽真空降低物料沸点，在负压下快速蒸发溶剂实现冷却结晶，适用于热敏性物料（如药物、维生素）、易挥发成分（如有机溶剂）的结晶。

优势：低温操作避免热分解，结晶速率可控，能耗低（多效蒸发+热泵回收余热）。

典型应用：医药中间体、食品浓缩（如果汁）、高沸点溶剂回收。

DTB（Draft Tube Baffle）结晶器

原理：导流筒+挡板设计形成循环流场，促进晶体均匀悬浮生长，减少二次成核，提升晶体粒度分布均匀性。

优势：高晶体质量（粒度均匀、少细粉）、抗结垢设计（弧形底部+高速循环）、适用于连续化生产。

典型应用：无机盐（如硫酸钠、氯化钾）、化肥（如磷酸二铵）、化工中间体（如己内酰胺）的结晶。

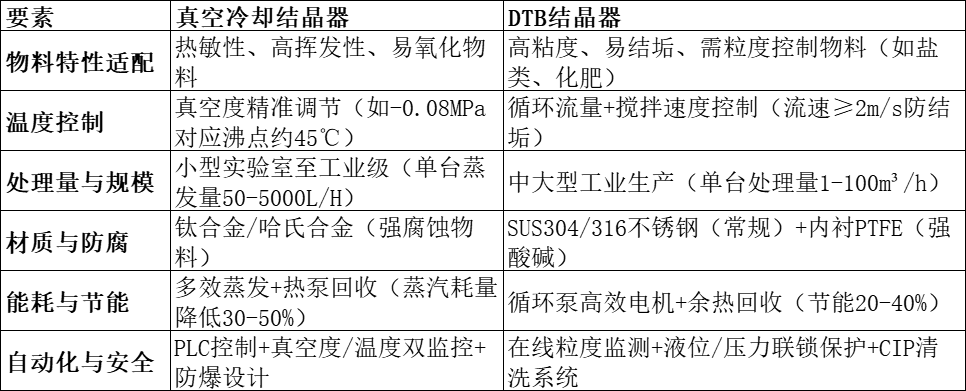

二、真空冷却结晶器与DTB结晶器选型核心要素对比

三、真空冷却结晶器与DTB结晶器选型步骤

明确工艺需求

物料特性：成分、热稳定性、腐蚀性、粘度、结晶习性（如成核速率、晶体形态）。

目标参数：处理量、目标晶体粒径、纯度要求、能耗限制。

工艺条件：温度范围、压力限制、连续/间歇操作模式。

设备类型选择

优先真空冷却结晶器：热敏性物料、需快速冷却、挥发性成分回收。

优先DTB结晶器：需高晶体质量、抗结垢、连续化生产、高粘度物料。

组合方案：可串联使用（如DTB预结晶+真空冷却终结晶）或采用多效蒸发系统。

供应商评估与案例验证

技术参数对比：蒸发量、材质、控制系统、能耗指标。

案例考察：同行业成功案例（如医药企业、化肥厂）、实地测试样品处理效果。

服务支持：安装调试、培训、售后响应时间、备件供应。

成本效益分析

初始投资：设备采购、安装、配套系统（如真空泵、冷却塔）。

运行成本：能耗、维护费用、人工成本。

投资回收期：结合产能提升、能耗降低、产品质量提升的综合效益。

四、真空冷却结晶器与DTB结晶器典型应用案例与选型示例

医药行业：抗生素结晶（真空冷却避免降解）+ DTB结晶器提升晶体均匀性（如头孢类）。

食品行业：果汁浓缩（真空冷却保留营养）+ 食盐结晶（DTB控制粒度）。

化工行业：硫酸钠废水处理（DTB抗结垢）+ 有机溶剂回收（真空冷却）。

环保行业：高盐废水零排放（多效蒸发+真空冷却结晶）+ 重金属回收（DTB结晶）。

五、真空冷却结晶器与DTB结晶器注意事项与优化建议

能耗优化：采用MVR（机械蒸汽再压缩）技术替代传统蒸汽，降低能耗40-70%。

维护便利性：模块化设计、易拆卸清洗部件、在线监测系统减少停机时间。

环保合规：确保废气、废水排放符合国家标准（如VOCs、COD、盐分指标）。

安全设计：防爆电机、压力安全阀、紧急泄放装置、操作人员培训。

真空冷却结晶器与DTB结晶器的选型需基于物料特性、工艺需求、设备性能、成本效益等多维度综合评估。建议结合具体工况，联系专业供应商如康景辉进行定制化方案设计，并通过实验室测试或中试验证设备性能，确保选型方案的高效性、稳定性和经济性。
