脱硫废水因含高浓度硫酸根（为硝酸根、氯离子浓度的15-40倍）及氯化钠、硫酸钠、硝酸钠杂盐体系，其蒸发结晶工艺需突破高镁锂比分离难题。脱硫废水蒸发结晶系统工艺原理、装置设计及流程优化三方面系统阐述脱硫废水强制循环蒸发结晶方案。

脱硫废水蒸发结晶系统工艺挑战与核心目标

脱硫废水蒸发时，硝酸根+氯离子浓度超过50g/L会显著影响硫酸钠纯度。因此需在蒸发初期将硫酸钠蒸发器排料控制在硝酸根+氯离子＜50g/L的阈值内，此时滤液为饱和硫酸钠+不饱和氯化钠/硝酸钠溶液，蒸发量约72吨/次。蒸发出水TDS需降至1000ppm以下，但需配套二次处理系统。装置设计需兼顾高效蒸发、精确分离与环保排放三重目标。

脱硫废水蒸发结晶系统结构

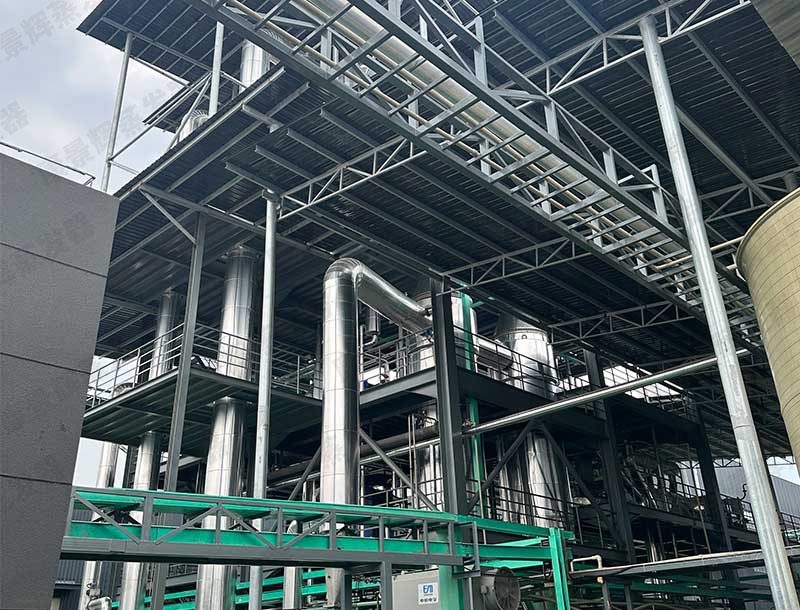

采用MVR降膜循环蒸发系统，核心设备包括：

预热模块：冷凝水板式换热器与生蒸汽板式换热器构成双级预热系统，利用二次蒸汽冷凝水和生蒸汽梯度预热物料，降低能耗。

蒸发分离模块：分离器与MVR蒸发器通过循环泵形成强制循环回路，实现第一次蒸发浓缩（30-40%）。并联的第一/第二蒸发反应釜进行二次浓缩至55%，配合离心机实现固液分离，母液回流至分离器循环处理。

蒸汽压缩模块：蒸汽压缩机提升二次蒸汽压力与温度，使其作为MVR蒸发器热源循环利用，热效率提升30%以上。配套降温泵调控蒸汽湿度，防止过压缩导致设备损耗。

脱硫废水蒸发结晶系统流程控制

生蒸汽流程：开机阶段手动调节生蒸汽阀预热物料至泡点温度，自动模式依据料液温度信号动态调节阀门开度，维持MVR蒸发器入口温度稳定。

二次蒸汽流程：分离器产生的二次蒸汽经压缩机增压升温后返回加热室，形成闭环热能循环。

冷凝水流程：MVR加热器冷凝水汇入冷凝水罐，经板式换热器回收余热后外排至雨水管网。

物料流程：原水池物料经双级预热后进入分离器汽液分离，液相经MVR蒸发器首次浓缩后返回分离器，再经反应釜二次浓缩，最终离心分离得硫酸钠纯品与杂盐母液。

脱硫废水蒸发结晶系统技术突破点

通过增大分离空间设计、优化蒸发器结构参数及智能温控系统，有效解决高TDS出水处理难题。装置采用PLC自动化控制，实时监测温度、压力、流量等参数，实现动态平衡与精准调控，显著提升硫酸钠纯度与回收率，降低能耗与运营成本，符合绿色环保生产要求。

本方案通过系统优化装置结构与工艺流程，实现脱硫废水高效蒸发结晶与资源回收，为火电、钢铁等行业脱硫废水处理提供可靠技术支撑，推动工业废水零排放与资源化利用进程。
